DT300 CATOHM CATU + Puerto gratuito

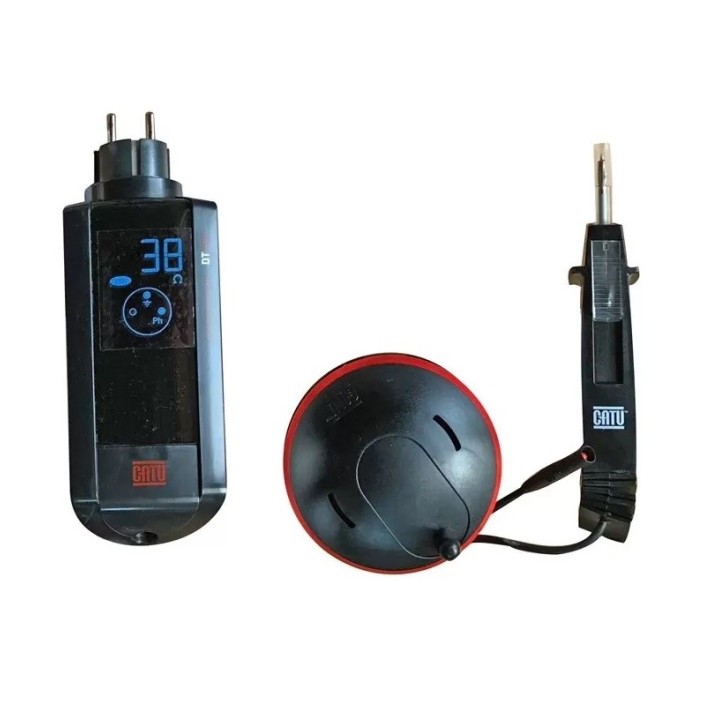

El Catohm DT300 es un medidor de toma de tierra. Indica la resistencia de tierra en ohmios, su conformidad, marca la posición de la fase, controla la continuidad de las masas metálicas y verifica la conformidad de la conexión.

El Catohm DT-300 indica de forma clara e instantánea, gracias a su pantalla LCD bicolor, la correcta conexión de la toma de tierra, así como el valor de la resistencia de tierra:

- pantalla azul si la instalación es conforme, si el valor de la resistencia de tierra es < 100 ohmios (valor límite máximo fijado por la norma NF C 15-100).

- pantalla roja en caso de defecto o mala conexión a tierra (resistencia de tierra > 100 ohmios).

Indica la posición de la fase y del neutro.

Medición de la resistencia de tierra (en régimen TT), control de continuidad y control de la instalación (en tomas 2P+T normalizadas o en cuadros B.T.).

Control de continuidad de las masas metálicas mediante la punta de prueba de seguridad en un cable alargador de 7 metros.

Comprueba la conformidad de la conexión de 230 V (se muestra en rojo si hay 380 voltios o una conexión entre dos fases).

El funcionamiento electrónico del Catohm DT-300 requiere que la red sometida a prueba esté alimentada con 220 V/230 V. Si el circuito eléctrico no está alimentado, no se podrá realizar la medición de la tierra.

El Catohm DT-300 está diseñado según los requisitos de la norma NF C 15-100.

Precauciones de uso:

Para funcionar, el Catohm DT-300 inyecta una corriente de fuga de 12 mA en el cable de tierra, lo que no perturba el disyuntor diferencial. Sin embargo, si ya fluyen corrientes de fuga provocadas por aparatos antiguos en la toma de tierra (sin que se dispare el diferencial), es posible que, al conectar el Catohm DT-300, se dispare el diferencial.
En este caso, es necesario identificar el elemento o elementos que provocan estas corrientes de fuga antes de volver a comprobar la toma de tierra. Se recomienda apagar el ordenador para evitar perder el trabajo en curso.
