La peinture MAX54 Yshield (1L à 50 €TTC, 5L à 210 €TTC, 10 à 415 €TTC, 20L à 825€TTC), haut de gamme anti ondes electromagnetiques de -43 à -100dB de 10 MHz à 40GHz contre les ondes hautes fréquences (Antenne relais 5G, wifi, Wimax, radar,...) et des champs électriques basses fréquences

Le niveau de protection est fonction du litrage par mètre carré appliqué.

Evoquer le nombre de couche pour obtenir une attenuation précise est trop alléatoire car cela ne correspond à rien de précis en terme de densité de peinture appliquée.

• Explication et niveau d'atténuation en fonction du litrage :

  - Avec une application de peinture de 1 litre pour 8 m2, l'atténuation à 1 GHz sera de 40 dB

  - Avec une deuxième application de peinture de 1 litre pour 8 m2, soit au total 2 litres pour 8 m2 (1 litres pour 4 m2), l'atténuation à 1 Ghz sera de 48 dB

 - Avec une troisième application de peinture de 1 litre pour 8 m2, soit au total 3 litres pour 8 m2 (1 litres pour 2.66 m2), l'atténuation à 1 Ghz sera de 54 dB

2. Avec 1 litre pour 4 m2 de surface à chaque application

- Avec une application de peinture de 1 litre pour 4 m2, l'atténuation à 1 GHz sera de 49dB

 - Avec une deuxième application de peinture de 1 litre pour 4 m2, soit au total 2 litres pour 4 m2 (1 litres pour 2 m2), l'atténuation à 1 Ghz sera de 57 dB

 - Avec une troisième application de peinture de 1 litre pour 4 m2, soit au total 3 litres pour 4 m2 (1 litres pour 1.33 m2), l'atténuation à 1 Ghz sera de 64 dB

Nous consulter pour notre savoir-faire sur ce sujet depuis 17 ans.

La peinture MAX54 atténue de 5 dB de mieux que la HSF54 à densité égale en moyenne...

Les peintures murales YShield® permettent de protéger son habitat des champs électromagnétiques extérieurs, qu'ils soient hautes fréquences (Antenne relais, Wifi, Wimax, Satellites, Radar, DECT, réseaux de télécommunication sans fils, répétiteurs hertziens,...) ou des champs électriques basses fréquences (gaines électrique de courant EDF,...), mais elles N'ATTENUE PAS LES CHAMPS MAGNETIQUES BASSES FREQUENCES.

Cette peinture est la plus performante actuellement. Ces peintures n'utilisent pas de composée métallique comme les autres peintures mais uniquement le carbone, qui agit comme conducteur.

Elles s'utilisent en application intérieure ou extérieure à l'habitat (sous reserve de sous couche et de peinture finale spéciale).

Elles respectent l'environnement et la santé, car elles n'utilisent pas de solvants ou d'additifs chimiques toxiques. Elles s'appliquent comme des peintures conventionnelles.

Émissions concernées:

• Réseau téléphonique cellulaire GSM/DCS/GPRS/UMTS/LTE
• Téléphone sans fil DECT
• Wlan
• Wifi
• Bluetooth
• Micro-ondes (Fuites du four à micro-ondes)
• Emission satellite
• Radar
• Wimax
• Radio
• Tetra
• CB
• Courant électrique 50Hz

Blindage des surfaces vitrées :

Les surfaces vitrées doivent également être blindée afin que les hautes fréquences et basses fréquences ne puissent pénétrer par ces endroits.Nous recommandons d'utiliser un tissu HFshield d'atténuation hautes-fréquences et champs électriques basses fréquences. Description des Kits de mise à la terre YShield® :

La mise à la terre de toutes les murs et plafond peints est nécessaire :

Soit par les kits de mise à la terre Yshield type GEXWC100, soit par les divers composants YShield à sélectionner au choix, selon idéement être réliées à la terre selon le schema en haut de page idéalement

Cliquer sur l'onglet ACCESSOIRES de la page ou ACCESSOIRES MISE A LA TERRE du menu.

1. S'assurer que lors de la mise en oeuvre, des câbles électriques ne seront pas en contact avec les composants ci dessous décrit.
2. Avant l'application de la peinture, réaliser un raccordement des murs via les rubans EB2, EB1, ESX10 ou ESX50 au choix, ou encore une application de fibre AF3 YSHIELD conductrice (qui reprendra exactement le tracer d'un ruban soit 5cm de large sur toute la longueur du mur). Ces rubans ou fibres AF3 doivent idéalement encercler le bas des murs au niveau des plinthes et le haut des murs touchant le plafond, puis être reliés entre eux via rubans ou fibre AF3 YSHIELD. Ainsi la continuité de la mise à la terre pourra être considéré comme suffisante.   Nota : les fibres AF3 pourront aussi s'appliquer après application de la peinture.
3. Appliquer la peinture YSHIELD et laisser sécher.
4. Apposer une plaque de mise à la terre GSx ou GFx sur la peinture YSHIELD à de contact avec le ruban ou la fibre AF3
5. Relier la plaque de mise à la terre GSx ou GFx avec un cable GLxx sur le cable de terre ou via la prise GPE ou GP1

Caracteristiques techniques :

• Composition : eau, graphite naturel, dispersion acrylate pure, noir de carbone, additifs, conservateurs (BIT, INN, MIT). Couleur noire.

• Atténuation : selon graphique ci dessus normes ASTM D4935-10 ou IEEE Std 299-2006.

• Comportement au feu : ce produit est ignifuge selon DIN 4102-1 ou DIN EN 13501-1.

• Resistance à la traction : 4.9 N/mm2

• Recouvrir de préférence avec des peintures à base d'émulsion à base de plastique (latex), des peintures de dispersion au silicate, des peintures de façade ou des peintures à base de résine de silicone.

• Ne contenant pas de particules métalliques, cette peinture est garantie anti-corrosion, sans particules chimiques ni métalliques

• Durée de séchage : entre 12 et 24 h, lavable à l’eau

• COV : 0.2 g / litre

• Application : pinceau, rouleau ou pistolet avec une buse supérieure à 6 mm.

• Certification TÜV-SÜD

Exemples d'application:

1 - Peinture intérieure :

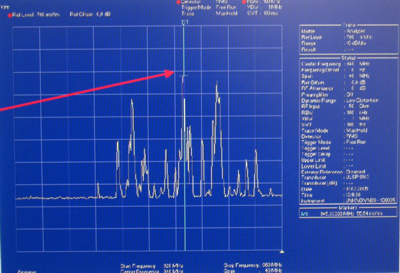

Blindage d'une chambre afin d'atténuer les HF et TBF (hautes et très basses fréquences) d'une antenne relais.Mesure des hautes fréquences avant application de la peinture YShield® : puissance reçue = 8.2 µW/m2

Mesure des hautes fréquences après application de la peinture YShield® : puissance reçue = 0.2 µW/m2

Graphique de comparaison de la puissances des hautes fréquences reçues avant & après la peinture YShield® (en µW/m2)

Avant l'application de la peinture

Après application de la peinture YShield® et pendant l'application de la peinture finale

Après application de la peinture YShield® et de la peinture finale en Latex

Graphique de comparaison avant & après la peinture YShield® pour les champs électriques 50Hz (très Basses Fréquences)

2 - Peinture extérieure :

Blindage d'une chambre afin d'atténuer les BF et TBF (basses et très basse fréquences) d'une antenne relais.

Mesure des hautes fréquences avant application de la peinture YShield® : puissance reçue = 8.2 µW/m2

Pendant l'application de la peinture YShield®

Après application de la peinture YShield® et de la peinture finale
